Proiectarea unui contor inteligent cu trei sârmă cu o singură fază cu curent mare

Jul 22, 2025 Lăsaţi un mesaj

Acest referat introduce compoziția și principiul unui contor inteligent cu trei fire cu trei sârmă cu curent ridicat, analizează caracteristicile cipului său de control și explică schema de implementare a contorului inteligent cu trei fire cu trei fire.
Cuvinte cheie: curent ridicat; cu trei fire monofazate; contor inteligent



Conţinut:

1. Prezentare generală a soluției de contor electric

2. Modulul contor de energie electrică
2.1 Divizor de tensiune și tensiune modul de eșantionare a circuitului de eșantionare

  2.2 Modulul de eșantionare a semnalului curentului de curent al curentului de prelevare a semnalului curentului 1

  2.3 Modulul de eșantionare a semnalului curentului curent al transformatorului de curent Circuitul 2

  2.4 Modul de putere

  2,5 modul de ieșire a impulsului

  2.6 Modul de afișare

  2.7 Modul de stocare

3. Realizarea funcției contorului
 3.1 Funcția de acumulare a energiei electrice
  3.2 Funcție de contorizare a curentului ridicat
  3.3 Metoda de cablare
4. Concluzie







1. Prezentare generală a soluției de contor electric
Această soluție adoptă un design modular și bazat pe platformă, iar monofazat și trifazat împărtășesc o platformă de dezvoltare. Acesta depășește deficiențele unui singur cip integrat, nevoia de a reproiecta și dezvolta software și hardware, ciclul lung și nevoia de a petrece mult timp pentru a verifica fiabilitatea și stabilitatea. Această soluție are o precizie mai mare, atingând un nivel de 0,5s; Eroarea este de 50% din nivelul 1 metru. Are o mai bună corectitudine și o ieșire de intrare pentru companiile de vânzări de energie electrică. Coerența erorilor este mai bună, iar capacitatea anti-interferență este puternică. Sub diferite cantități de influență: inclusiv temperatura ambiantă, tensiunea, frecvența și câmpul magnetic, eroarea este mică. Specificația maximă curentă poate ajunge la 200a.





2. Modulul contor de energie electrică
2.1 Divizor de tensiune și tensiune modul de eșantionare a circuitului de eșantionare

Circuitul divizorului de tensiune transformă rețeaua externă de 220V într -un semnal de intrare de tensiune diferențială prin rețeaua de rezistență frontală R27, R28, R1, R2, R3, R9, R5, R6, R7 și îl intră în portul AD al SOC prin V3P și V3N.



info-939-236



2.2 Modulul de eșantionare a semnalului curentului de curent al curentului de prelevare a curentului 1
Principiul implementării specifice: Semnalul de curent extern trece prin transformatorul curent CT1 pentru a genera un semnal milivolt, care trece prin rețeaua de divizor de tensiune de rezistență și intră în portul de eșantionare AD 1 al cipului de contorizare ca semnal diferențial de tensiune.



info-857-386





2.3 Modulul de eșantionare a semnalului curentului curent al transformatorului de curent Circuitul 2

Principiul implementării specifice: Semnalul de curent extern trece prin transformatorul curent CT2 pentru a genera un semnal milivolt, care intră în portul de eșantionare AD 2 al cipului de contorizare ca semnal diferențial de tensiune prin rețeaua de divizor de tensiune a rezistenței. Printre ele, R43 și R45 sunt divizoare de tensiune, R46 și R48 sunt divizoare de tensiune, iar C47 și C49 joacă un rol de filtrare.

info-857-386



2.4 Modul de putere
Modulul de alimentare oferă diverse tensiuni de alimentare pentru fiecare modul funcțional. Circuitul său este prezentat în figura 5. Puterea de rețea este introdusă din N și L și transformată într -o tensiune de aproximativ 15V +DC_IN prin circuit. Apoi, după ce a fost stabilizat de V3, MVDD este prevăzut pentru puterea analogică și DVDD este prevăzut pentru putere digitală.



info-1749-599

2,5 modul de ieșire a impulsului
Principiul de lucru specific: Pinul de semnal de ieșire al cipului de control principal este Sec/Pulse, iar semnalul este izolat de cuplajul optic și de ieșire la AP1 și AP2. E1 este rolul cuplajului optic pentru a realiza izolarea, iar C24 este rolul îndepărtării și filtrării interferențelor. AP1 și AP2 pot fi conectate la un tabel de calibrare externă pentru a obține calibrarea și detectarea erorilor.

info-947-392



2.6 Modul de afișare

Principiul de lucru specific: cipul de driver LCD Y1 este conectat la pinii corespunzători ai cipului de control principal prin 4 porturi COM și alte porturi de control al segmentului SEG. Datele codului segmentului de control de ieșire pentru a controla conținutul de afișare pe ecranul LCD.

info-690-1146

2.7 Modul de stocare
Modulul de stocare a datelor include cipuri de stocare U2 și U3, care stochează și gestionează date precum puterea. Datele de calibrare sunt stocate în U2, iar datele de putere sunt stocate în U3.

info-1013-1070

3. Realizarea funcției contorului
Prin design modular, principalul cip și cip de contorizare sunt platforme de design hardware unificate monofazat și trifazate. Funcțiile contorului care trebuie realizate sunt deja gata pentru producția în masă. Numai sigur
Tăierea este necesară pentru a atinge cerințele de ieșire ale contoarelor de eșantion și ale contoarelor de verificare a loturilor mici. Procesul de calibrare este o soluție de proiectare matură.

3.1 Funcția de acumulare a energiei electrice
Design hardware: designul hardware este un cip de contorizare și un cip de control principal pentru a realiza acumularea de contorizare și alte funcții. Conectați direct semnalul analogic la cele trei terminale de intrare diferențiale analogice ale cipului de contorizare.
Proiectare software: Proiectarea software -ului este de a realiza acumularea software de energie electrică și funcția de gestionare a ieșirii pulsului prin citirea datelor de contorizare corespunzătoare din modulul de contorizare.



3.2 Funcție de contorizare a curentului ridicat
Funcția de contorizare a curentului ridicat înseamnă că contorizarea poate fi realizată atunci când curentul este 200a, deoarece transformatorul de curent CT cu curent ridicat este utilizat pentru a converti semnalul curent cu curent în semnalul diferențial de tensiune analogică permis să fie introdus prin cipul de contorizare, realizând funcția de eșantionare a curentului instantaneu.

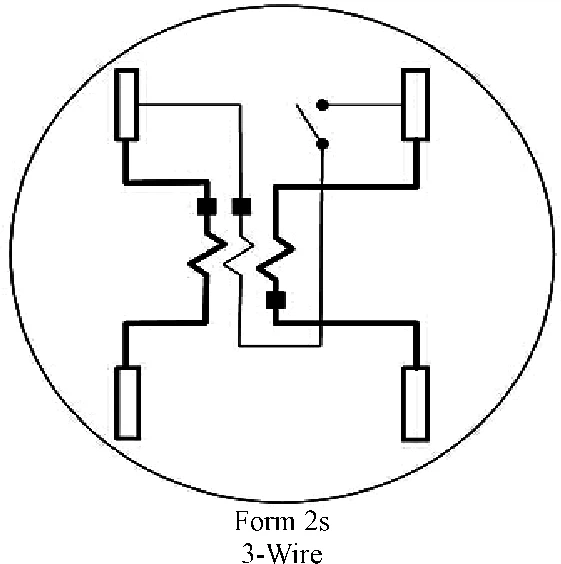

3.3 Metoda de cablare
Prin coordonarea metodelor specifice de cablare, a pieselor structurale și a hardware -ului,
Funcția de cablare a cu trei fire monofazate este realizată.

info-561-564



4. Concluzie
Pe baza platformei de software și hardware unificate, prin designul modular al monofazicului și trifazic, combinația de circuit de eșantionare cu curent bidirecțional și alte module de circuit, se realizează designul contorului inteligent monofazat, cu o funcție mare de măsurare cu trei fire cu trei fire. Numai după anumite tăieri, se pot obține cerințele de ieșire ale contorului de probă și contorul mic de lot. În proiectarea contoarelor inteligente monofazate și trifazate, aceasta are o valoare mare de promovare. Ideile de proiectare bazate pe platformă și modulare pot fi aplicate în procesul de dezvoltare a altor produse contor.
