În epoca actuală a rețelelor inteligente larg răspândite, contoarele electrice nu mai sunt doar „cutii metalice de urmărire-puterii”-, ci sunt nodurile de bază ale colectării datelor despre electricitate, iar interfețele contoarelor inteligente plus protocoalele de comunicare ale contoarelor sunt cheia pentru a se asigura că contoarele „vorbesc limba rețelei și transmit datele cu acuratețe”. Acest articol prezintă interfețele globale de contor, aplicațiile de protocol Modbus-RTU și de ce RS485 este cea mai bună alegere pentru comunicarea contorului.
„Imperativul de transmitere a datelor” pentru contoare
Fiind coloana vertebrală a echipamentelor de contorizare a energiei electrice, contoarele nu trebuie doar să înregistreze cu precizie consumul de energie, ci și să furnizeze datele în mod fiabil către sistemele de citire a contoarelor de la distanță și platformele de monitorizare a energiei-la fel cum un pachet are nevoie atât de o „rută de livrare”, cât și de „reguli de adresare”. Interfața RS485 a unui contor este „ruta fizică” pentru date, în timp ce protocoalele Modbus sunt „reguli digitale” pentru interacțiune.
Dacă interfețele sunt ca „orașe”, protocoalele sunt „limbile vorbite acolo”: numai atunci când ambele părți folosesc aceeași interfață și protocol de contor, datele pot fi identificate și analizate corect. La nivel global, interfețele și protocoalele contoarelor au convergit în standardele principale, RS485 pentru contoare inteligente fiind lider în adoptare, iar protocoalele împărțite între categoriile „universal industrial” și „specific-puterii”.
Interfețe globale ale contorului: de ce RS485 este „-la alegere”
Designul interfeței contorului trebuie să echilibreze stabilitatea, anti-interferențele, costul și compatibilitatea. Interfețele globale ale contoarelor inteligente de astăzi se împart în mai multe categorii, iar interfețele RS485 reprezintă peste 70% din implementări-făcându-le „opțiunea dominantă” de necontestat.
Interfață RS485: „Canalul universal” pentru contoare
RS485 este cea mai utilizată interfață de contor la nivel global-în special în China, unde este cea mai populară interfață cu fir pentru contoare inteligente, acoperind peste 90% din contoarele rezidențiale și industriale.
Avantajele sale esențiale se potrivesc perfect scenariilor sistemului centralizat de citire a contoarelor:
- Distanță mare de transmisie: Folosește semnalizare diferențială pentru a ajunge până la 1200 de metri, acoperind cu ușurință grupuri de contoare din clădiri rezidențiale întregi sau fabrici mari.
- Anti-interferențe puternice: rezistă la interferența electromagnetică și la{0}}modul comun în sistemele de alimentare, asigurând o transmisie stabilă a datelor contorului chiar și în medii electrice complexe.
- Compatibilitate cu mai multe-dispozitive: O singură magistrală se conectează până la 128 de metri (capacitate multi-pentru cădere), reducând drastic costurile de cablare pentru sistemele de citire a contoarelor din rețea inteligentă.
- Cost-eficiente: Tehnologia matură și costurile hardware reduse îl fac ideal fsau implementări-de contoare la scară largă.
Aceste trăsături fac din RS485 „soluția optimăpentru contorizarea comunității rezidențiale și colectarea datelor contoarelor industriale"-pentru de exDe exemplu, o singură magistrală RS485 poate colecta date de la zeci de metri dintr-o clădire rezidențială.
Alte tipuri de interfețe de contor
Dincolo de RS485, contoarele folosesc alte interfețe pentru nevoi de nișă:
- Infraroșu (IrDA): O „alegere flexibilă pentrucitirea-contorului cu rază scurtă," de obicei, o interfață în infraroșu modulată utilizată pentru-dispozitivele portabile de pe site săcitiți datele unui singur-metrusau configurați setările (de exemplu, personalul proprietății folosind un terminal pentru a colecta date local).
- Ethernet (RJ45): „Canalul-de mare viteză” pentru rețelele inteligente, inclus numai încontoare de putere{0}}de ultimă generație în rețea. Acceptă TCP/IP, se conectează direct la rețelele locale și permite transmisie de-nivel de milisecunde-de mare viteză-ideal pentrusisteme industriale de monitorizare a puteriicu cerințe stricte-în timp real.

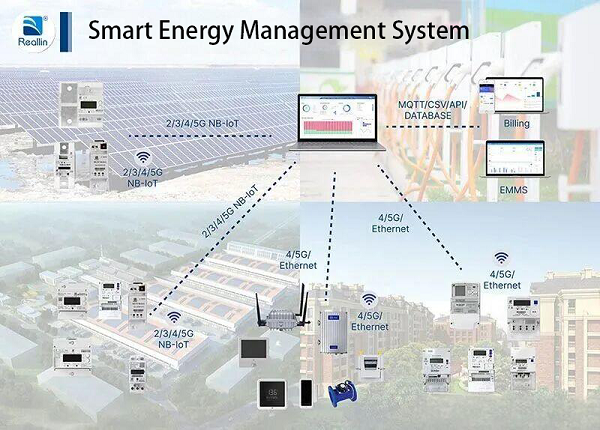

- Interfețe fără fir:Soluții pentru implementarea contoarelor de la distanță (locații la distanță/împrăștiate):
NB-IoT/LoRa:Putere-scăzută, acoperire-largă și independent-de rețea; unitățile alimentate cu baterie-funcționează ani de zile, perfect pentru contoare inteligente din mediul rural sau contoare de iluminat stradal (zone împrăștiate, greu-de-cablate).
Wi-Fi:Transmisie rapidă, dar consum mare de energie, potrivit pentru contoare de clădiri comerciale (putere stabilă, rază-scurtă).
4G:Utilizează rețelele operatorilor de telefonie mobilă pentru o acoperire largă și pentru citirea de la distanță-în timp real a contoarelor, ideală pentru contoarele împrăștiate suburbane.
- Interfețe de nișă:
RS232: Limitat la transmisie de la 15-punct-metru la punct; înlocuit în mare parte cu RS485, folosit doar pentrudepanarea contorului vechi.
USB: Pentruexportul local de datesau configurație-nupentru citirea de la distanță.
Protocoale globale ale contorului: „Limbajul comun” al transmiterii datelor
Interfețele sunt „canalul”, dar protocoalele sunt „limbajul”-chiar cu interfețele care se potrivesc, nepotriviteprotocoale de comunicare a contoruluitransformă datele în „farfe”. Aziprotocoale globale ale contoarelor inteligenteîmpărțite în tipuri „universal industrial” și „specific{0}}puterii”.
Protocoale universale industriale: „Limbajul de bază” pentru compatibilitatea între-dispozitive
Aceste protocoale permit contoarelor să comunice cu echipamente industriale (PLC-uri, sisteme de monitorizare), cuFamilia de protocoale Modbusca lider global.
Modbus-RTU: „Partenerul de aur” al RS485
Modbus-RTU este cel mai utilizat protocol de contor la nivel global-aproape o „potrivire standard” pentru RS485. Această pereche deține peste 70% din piața globală de comunicații cu contoare.
Beneficiile sale cheie:
- Structura simpla:Cadrele de date clare facilitează analiza datelor contorului.
- Sursă-deschisă și gratuită:Fără taxe de licență; suportat de toate dispozitivele de citire a contoarelor, PLC-urile și sistemele de monitorizare.
- Compatibilitate ridicată:Funcționează cu aproape toate contoarele inteligente interne sau importate echipate cu RS485.
- Optimizat pentru viteză medie-joasă:Perfect pentru colectarea datelor de utilizare a energiei sau citirea parametrilor (fără risipă de lățime de bandă).
De exemplu, sistemele rezidențiale centralizate de citire a contoarelor folosesc „RS485 bus + Modbus-RTU” pentru a colecta date de la zeci de contoare printr-o singură linie.
Modbus-TCP: „Limbajul-de mare viteză” pentru contoare Ethernet
Această variantă Modbus compatibilă Ethernet-funcționează cu interfețe RJ45 și TCP/IP, permițând transmisie de-viteză mare-critică pentru sistemele de monitorizare în timp real-rețele inteligente care au nevoie de date de contor la nivel de milisecunde-.
Putere-Protocoale specifice: „Limbi specializate” pentru contoare
Protocoalele industriale excelează la universalitate, dar scenariile de alimentare au nevoi unice (facturare, înregistrarea evenimentelor), astfel încât regiunile au dezvoltat protocoale de contor-specifice:
-
DL/T 645 și DL/T 698: Standardele obligatorii ale Chinei
Aceste standarde naționale sunt necesare pentru contoarele inteligente interne, concepute pentru „contorarea energiei electrice”, „controlul costurilor” și „înregistrarea evenimentelor”.
Acestea sunt adaptate operațiunilor energetice din China (de exemplu, prețuri pe niveluri, limită de plată în avans, alerte de eroare) și sunt adesea asociate cu RS485 + Modbus-RTU: contoarele folosesc intern DL/T 645 pentru sarcini de alimentare, apoi comunică cu sistemele de citire a contoarelor prin Modbus-RTU.
-
IEC 62056: „Protocolul deschis” al Europei
Denumit și „DLMS/COSEM”, acest standard european acordă prioritate deschiderii-acceptă mai multe interfețe (RS485, infraroșu, Ethernet) și funcționează cu diverse mărci/tipuri de contoare, ceea ce îl face ideal pentru comunicarea transfrontalieră a contoarelor pentru proiecte de energie (de exemplu, partajarea datelor trans-rețele europene).
-
M-BUS: „Protocolul de rețea” pentru sistemele cu mai multe-contoare
M-BUS conectează contoare de apă, electricitate și căldură, care acceptă transmisie de 1000-contoare. Împreună cu RS485, alimentează „sisteme comunitare de citire integrate multimetru” (de exemplu, personalul proprietății care colectează date electrice/apă printr-un singur sistem).
-
IEC 61850: „Protocolul-High End” pentru rețele inteligente
Un protocol de bază de rețea inteligentă pentru substații și contoare de înaltă-tensiune, acesta permite „transmiterea de date în timp real-de mare-volum mare” și „automatizare-la-dispozitiv”{-de exemplu, un contor de substație defect poate-alerta centrul de control prin intermediul protocolului IEC{1850}, făcându-l viitorul direcție” pentru contoare inteligente premium.
Wireless-Protocoale specifice: „Limbi exclusive” pentru contoare de la distanță
Contoarele wireless folosesc protocoale dedicate:
- MQTT: un protocol IoT ușor pentru NB-IoT/LoRa; putere redusă-și compactă, perfectă pentrucitirea contorului de la distanță(unități-alimentate cu baterie).
- Protocoale 4G: valorifică TCP/UDP mobil pentru-debit ridicat, transmisie-în timp real-ideal pentrucontoare inteligente pentru zone îndepărtatepentru a încărca date live.
Interfețe și protocoale de contor UTP: soluții principale în practică

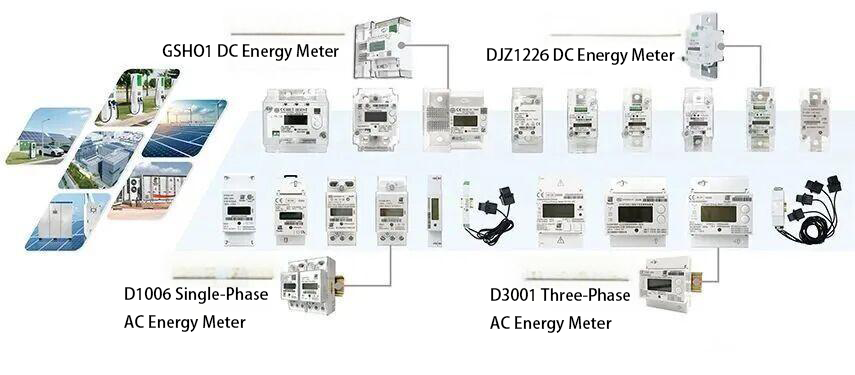

În calitate de producător autohton de contoare, opțiunile de interfață/protocol ale UTP se aliniază cu standardele globale ale contoarelor inteligente:
RS485 ca interfață de bază: maturitatea, fiabilitatea și costul scăzut îl fac implicit pentru contoarele inteligente cu fir UTP.
Protocoale-personalizate pentru scenarii:
- Contoare AC domestice: DL/T 645/698 (plus Modbus-RTU) pentruoperațiuni cu energie domestică.
- Contoare interne de curent continuu (shunt integrat): DL/T 645/698 (aproape toate acceptă Modbus-RTU).
- Contoare DC de peste mări (shunt integrat): protocol SLIP (adaptat la străinătatemedii de rețea).
- Contoare de curent alternativ de peste mări: Modbus-RTU (conform custandarde globale de comunicare a contorului universal).
Dominanța RS485 + Modbus-RTU
Configurația de astăzi a contoarelor inteligente la nivel mondial este RS485 + Modbus-RTU-, „stabilitatea, costul scăzut și compatibilitatea ridicată” ale acestei perechi îi conferă peste 70% din piața globală, fără înlocuire pe termen scurt în sectoarele contoarelor rezidențiale sau industriale de joasă-tensiune.
Tendințele viitoare vor avea „duble-track”:
- Direcție prin cablu: RS485 + Modbus-RTU/IEC 62056 rămâne dominant pentru citirea centralizată tradițională și monitorizarea industrială.
- Direcția fără fir:NB-IoT/LoRa + MQTT sau 4G sunt în creștere ca alegeri de top pentru contoarele pentru zone îndepărtate și noile contoare comunitare, conducând la îmbunătățirea contoarelor „wireless, inteligente”.
De la interfețe la protocoale, comunicarea contorului evoluează în jurul „fiabilității, eficienței și costurilor reduse”-aceste mici detalii tehnice sunt coloana vertebrală a funcționării stabile a sistemului de alimentare și a transmisiei precise a datelor.
