Cu o distanță între traductoare de 62 mm și o creștere a înălțimii de numai 2,6 mm în comparație cu soluțiile de traductoare independente, acest modul poate fi integrat perfect în majoritatea secțiunilor de tuburi de flux chinezești, permițând factorului de formă a produsului original să rămână neschimbat.

Algoritmul de măsurare de{0}}înaltă precizie al modulului extrage caracteristicile hidrodinamice ale diferitelor secțiuni ale tubului de curgere, obținând performanță de măsurare cu un raport de turndown R800. În plus, permite un proces de producție de calibrare în două-puncte, îmbunătățind eficiența calibrării la aproximativ 10 minute pe metru.

Având un design extrem de integrat, acest modul încorporează un design matematic și inteligent pentru aspectul cel mai dificil din punct de vedere tehnic al contoarelor de apă cu ultrasunete-tehnologia de măsurare cu ultrasunete-care emite direct rezultatele măsurătorilor. Acest lucru scade semnificativ bariera tehnică pentru dezvoltarea contorului de apă cu ultrasunete.

Dimensiune

Parametru	Min	Tip	Max	Unitate
Tensiune de operare	3.2	3.6	4.2	V
Curent de funcționare la 4 Hz	19	21	25	μA
Curent de funcționare la 8 Hz	29	32	35	μA
Curent de stocare*	1.5	2	2.5	μA
Interval de viteză în baud UART	/	9600	/	bps

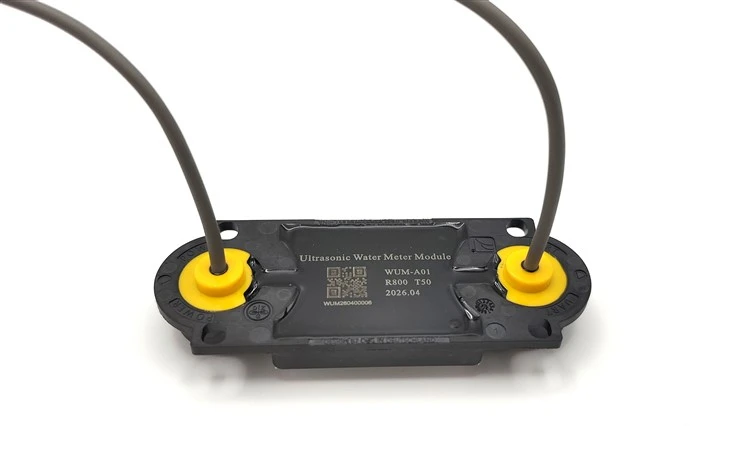

Integrated Ultrasonic Water Meter Module

Specificatii tehnice

Numele produsului	Modul de contor de apă cu ultrasunete integrat
Diametrul nominal (mm)	15		20		25
R Q3 / Q1	400	800	400	800	400	800
Q4(m³/h)	3.125		5		7.875
Q3(m³/h)	2.5		4		6.3
Q2(m³/h)	0.01	0.005	0.016	0.008	0.252	0.0126
Q1(m³/h)	0.00625	0.003125	0.01	0.005	0.01575	0.007875
Debitul de pornire (L/H)	1.5	1	2	2	2.5	2.5
Eroare de măsurare	Zona cu debit ridicat (Q2 < Q Mai mică sau egală cu Q4): Eroare maximă permisă: Mai mică sau egală cu ±2% Zona cu debit scăzut (Q1 mai mică sau egală cu Q < Q2): Eroare maximă permisă: mai mică sau egală cu ±5%
Detectarea direcției fluxului	Înainte, înapoi
Clasă de siguranță a mediului climatică și mecanică	Clasa O
Clasa de compatibilitate electromagnetică (EMC).	E2
Materialul carcasei	PPS (sulfură de polifenilen), negru
Clasa de protectie	IP68 (adâncime de imersie continuă mai mare sau egală cu 16 m, durată mai mare sau egală cu 72 de ore)
Interval de temperatură de funcționare	-25 grade ~ +70 grade
Interval de temperatură de depozitare	-40 de grade ~ +85 grade
Clasa de temperatură	T30 / T50 / T70

*Notă: intră automat în modul de stocare după mai mult de 24 de ore într-o stare de conductă goală.

Modul de contor de apă cu ultrasunete integratAvantaje

Design traductor integrat:Modulul încorporează traductoare cu ultrasunete pre-calibrate, eliminând complexitatea selectării traductoarelor externe pentru clienți și simplificând sistemele de trasabilitate a calității produselor.
Pre{0}}potrivire și depanare din fabrică:Nu este nevoie ca clienții să ecraneze și să împerecheze traductoarele. Modulul a suferit potriviri hardware și depanare software înainte de a părăsi fabrica, permițând integrarea de cunoștințe zero-pentru clienți.
Transmisie de semnal de înaltă{0}fiabilitate:Folosind o conexiune integrată, rezolvă în mod fundamental problemele inerente traductoarelor discrete, cum ar fi lipirea nesigură a cablurilor, susceptibilitatea la detașare și atenuarea semnalului din cauza lungimii firului, îmbunătățind semnificativ capacitatea anti-interferențe.
Compensare algoritmică inteligentă:Algoritmii -neavansați de asociere soft, adaptivi și de auto{1}}corectare compensează dinamic deviația caracteristică traductorului și schimbările în condițiile de funcționare, asigurând stabilitate ridicată-pe termen lung și fiabilitate a contorizării.
Interfață standardizată și compatibilitate:Necesită o conexiune cu 4 fire. Interfața sa mecanică și metoda de cablare sunt compatibile cu dimensiunile de instalare ale traductoarelor discrete tradiționale, susținând tranziția structurală fără probleme atât pentru clienții noi, cât și pentru cei existenți, facilitând upgrade-urile și înlocuirile.
Interfață de date seriale standard:Oferă o interfață serială UART, care iese în format pur de date. Interfața este simplă și facilitează analiza și integrarea directă de către sistemul gazdă.
Ieșire cuprinzătoare de date:Setul de parametri de ieșire este cuprinzător, acoperind date cheie, cum ar fi debitul cumulativ înainte/invers, debitul instantaneu, temperatura apei și starea modulului (consultați Analiza Cadrului de Date pentru detalii), îndeplinind diferite cerințe ale aplicației

S-ar putea să te intereseze

Pentru ce aplicații este potrivit modulul contor de apă cu ultrasunete WUM-A01?

WUM-A01 este proiectat pentru contoare inteligente de apă, sisteme rezidențiale de contorizare a apei, proiecte de utilități comerciale și soluții de management al apei bazate pe IoT-. Structura sa compactă și designul traductorului integrat îl fac ideal pentru producătorii care doresc să modernizeze contoarele mecanice tradiționale în contoare inteligente cu ultrasunete.

Modulul acceptă diferite dimensiuni de țeavă?

Da. Modulul acceptă mai multe diametre nominale, inclusiv configurații DN15, DN20 și DN25. Este compatibil cu o gamă largă de structuri cu tuburi de curgere utilizate în mod obișnuit în producția de apometre rezidențiale și comerciale.

Care sunt principalele avantaje ale designului traductorului integrat?

Structura traductorului integrat reduce complexitatea instalării, îmbunătățește stabilitatea semnalului și minimizează defecțiunile-de cablare. În comparație cu traductoarele discrete tradiționale, ajută producătorii să îmbunătățească consistența producției și să reducă timpul de asamblare.

Modulul este potrivit pentru proiecte de producție în masă?

Da. WUM-A01 este proiectat pentru producție stabilă de-volume mari. Traductoarele pre-calibrate și depanarea din fabrică reduc volumul de muncă de producție pentru clienți, făcându-l foarte potrivit pentru producătorii de contoare de apă OEM și ODM care gestionează comenzi în vrac.

Ce interfață de comunicare folosește modulul?

Modulul folosește o interfață serială UART standard cu o rată de transmisie de 9600 bps, permițând integrarea ușoară cu sistemele gazdă, controlerele de contor inteligent și plăcile de comunicație IoT.
