Când oamenii se gândesc la contoare de electricitate, de obicei își imaginează contorul voluminos, montat pe perete-din casa lor. Dar cei care au observat stații de încărcare vor ști că contoarele de acolo sunt mici, cu design unic și destul de diferite de contoarele de uz casnic.
Deci, cum arată exact contoarele de stație de încărcare, deoarece măsoară și electricitatea? Care sunt modelele principale de contoare de stații de încărcare din China și cum diferă acestea pe piețele de peste mări? Astăzi, vom arunca o privire cuprinzătoare și vă vom ajuta să înțelegeți dezavantajele contoarelor stației de încărcare!
Contoare de energie electrică pentru pile de încărcare DC domestice
1. Contoare de energie electrică din grămezi de încărcare rapidă de cu mulți ani în urmă
Dacă sunteți în domeniul pilelor de încărcare uzate, este posibil să fi observat că contoarele de energie electrică din acele pile de încărcare rapidă DC timpurii erau surprinzător de mari contoare tri-de energie CA.
Aceste contoare de energie în trei-faze au fost folosite pentru a măsura costurile cu electricitatea, inclusiv pierderile de la conversia AC-în-DC. Dacă contorul a indicat 100 kWh, vehiculul electric ar avea probabil încărcat doar 95 kWh-aproape 5% din pierderea a fost absorbită intern de grămada de încărcare, dar utilizatorul a fost încă încărcat pe baza a 100 kWh. Această metodă de contorizare incorectă a dus la dispariția completă a contoarelor de curent alternativ trifazic-în pilele de încărcare rapidă care funcționează astăzi.
Folosirea contoarelor AC în pile de încărcare rapidă DC este în mod clar inadecvată și relativ rară, cu excepția acelor pile de încărcare rapidă „vechi”. În trecut, majoritatea pilelor de încărcare foloseau contoare de energie CC foarte asemănătoare cu contoarele monofazate de uz casnic.
Pentru a intra rapid pe piața de contorizare DC, primii producători de contoare de energie electrică au adoptat în mod direct designul matur al carcasei contorului de curent alternativ, făcând doar modificări minore de adaptare la cipul intern de măsurare și la bornele de cablare pentru a realiza contorizarea electricității DC. În timp ce această abordare „vin nou în sticle vechi” a rezolvat problema disponibilității, există încă loc semnificativ de îmbunătățire în ceea ce privește confortul instalării și utilizarea spațiului.
2. Contoare curente de energie electrică pentru stațiile de încărcare rapidă
Ulterior, piața a văzut apariția unor contoare de energie CC mai mici montate pe șină DIN-, un „înlocuitor actualizat” pentru contoare montate pe perete-și alegerea principală pentru stațiile de încărcare CC din 2020-2025. Cea mai mare caracteristică este designul său dublu-circuit-conectând două derivații externe (de obicei 75mV de ieșire) permite măsurarea independentă a energiei a stațiilor de încărcare duble-arstoale simultan, eliminând nevoia de contoare suplimentare și adaptându-se perfect la scenarii precum încărcarea rapidă cu două arme.
În comparație cu contoarele montate pe-perete, contoarele montate pe șină DIN- urmează instalarea șinei standard DIN (de obicei șine de 35 mm), reducând dimensiunea cu aproape 40% și permițând încorporarea directă în dulapul electric de control al stației de încărcare, economisind spațiu semnificativ de instalare. Cu avantajele sale „compact + practice”, a înlocuit rapid poziția pe piață a contoarelor montate pe perete-.
Cu toate acestea, fără să știe mulți, încă din 2020, UBS Electronics a dezvoltat în liniște un contor de energie DC cu un șunt integrat. Astăzi, acesta a devenit echipamentul de bază de măsurare pentru stațiile de încărcare DC și este cel mai matur din punct de vedere tehnologic și cel mai reputat tip.
Acesta răstoarnă designul tradițional separat de „contor + șunt extern”, integrând șuntul (elementul de eșantionare curent) cu corpul contorului într-o singură unitate și, de asemenea, obținând etanșarea generală-evitând în mod fundamental probleme precum erorile de nepotrivire a șunturilor-contorului, cablarea slabă și manipularea inerente proiectelor separate. Respectă pe deplin cerințele anti-modificare din „Regulamentele de management tehnic pentru dispozitivele de măsurare a energiei electrice”. Conform datelor de testare din industrie, designul integrat poate reduce punctele de defecțiune externe cu 80%, iar rata anuală de eșec poate fi controlată sub 0,5‰.
Contoare de energie electrică pentru stația de încărcare AC domestică

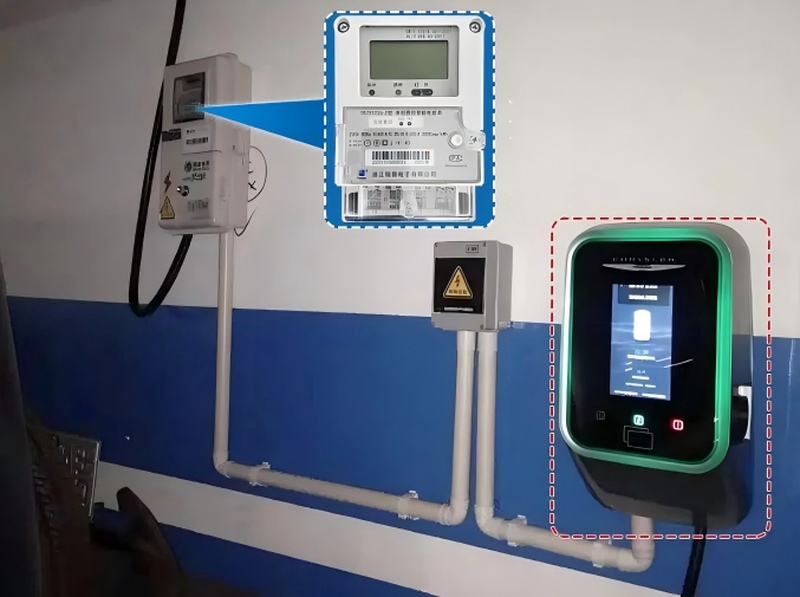

Stațiile de încărcare AC pot fi discutate în două părți. Pentru stațiile de încărcare lentă AC instalate acasă-, prețurile variază de la câteva sute la câteva mii de yuani. Aceste stații de încărcare seamănă cu benzi mari de alimentare și nu au sau necesită un contor de electricitate. Un contor de energie electrică de uz casnic poate fi instalat de către Rețeaua de stat sau alte companii de energie.
Pentru stațiile de încărcare AC operate comercial, în interior trebuie instalat un contor de electricitate separat. Aceste contoare sunt de obicei mici și folosesc un sistem de montare pe șină DIN. Caracteristicile sale includ:
Dimensiune compactă: Montat pe o șină standard DIN de 35 mm, structura sa compactă îl face potrivit pentru integrarea în cutia de control internă a unei stații de încărcare.
Precizie fiabilă: de obicei, precizie de 0,5 sau 1 grad, îndeplinind cerințele comerciale de facturare.
Capacități de comunicare puternice: interfață RS485 standard, care acceptă protocoale precum Modbus-RTU și DL/T645.
Stațiile de încărcare AC operate comercial sunt obișnuite în parcările rezidențiale, garajele subterane ale centrelor comerciale etc. Ele folosesc de obicei contoare de energie AC trifazic, capabile să măsoare o putere mai mare (60 A până la 100 A sau mai mare) și pot încărca mai multe vehicule electrice simultan.
Contoare de pile de încărcare DC de peste mări
Diferite țări și regiuni au standarde diferite pentru pile de încărcare, ceea ce duce la diferențe între pile de încărcare de peste mări și cele interne, care se reflectă și în diferitele diferențe ale contoarelor de încărcare.
Pe piața europeană, în special în țări precum Germania, contoarele de electricitate expuse au devenit o caracteristică proeminentă a pilelor de încărcare. Din punct de vedere tehnic, contoarele expuse reflectă, de asemenea, accentul pus de Europa asupra independenței echipamentelor de măsurare.
Deși Directiva MID nu prevede în mod explicit că „contoarele de energie electrică trebuie să fie expuse”, cerințele sale pentru transparența contorizării și prevenirea falsificării au evoluat în mod natural în practica industriei, ducând la contoare expuse sau afișaje independente.
Mai important, certificarea MID (certificarea EU Measuring Instrument Directive) este „pașaportul tehnic” pentru intrarea contoarelor de electricitate pe piața europeană. Cerințele pentru certificarea MID includ:
| Dimensiunea cerinței | Conținut specific |
|---|---|
| Precizia măsurătorilor | Furnizați rezultate de măsurare precise într-un interval de eroare acceptabil în condițiile de utilizare așteptate |
| Repetabilitate și durabilitate | Menține performanța stabilă în diferite condiții de mediu și de utilizare |
| Capacitate de siguranță și anti{0}}interferențe | Deține capacitatea de anti-interferență și anti-modificare pentru a preveni modificarea neautorizată |
| Indicație clară | Citirile măsurătorilor ar trebui să fie ușor de citit și fără neînțelegeri |
Certificarea MID este de obicei valabilă timp de 5 ani, iar documentația tehnică trebuie păstrată timp de cel puțin 10 ani în cazul verificărilor aleatorii de către autoritățile de reglementare ale pieței din UE.
În scenariile unei stații de supraîncărcare la nivel de 300 kW-, contoarele de energie CC cu certificare MID au devenit echipamente standard pentru piețele de peste mări, cum ar fi modelul J5021-FI, care acoperă o gamă de 50-1000 V și 3,6-600 A, cu o precizie de clasa C (echivalentă cu limita de eroare a UE depășind cu mult cerințele Directivei MID pentru clasa 0,5).
Contoare de energie pentru stația de încărcare AC de peste mări
Stațiile de încărcare AC de peste mări se caracterizează prin putere mare, conformitate puternică, interfețe standardizate și comunicare inteligentă. În UE, sunt compatibile cu contoarele de energie AC MID și certificările PTB, în timp ce în America de Nord, sunt compatibile cu contoarele de energie AC certificate UL sau CSA.
După cum se arată în imaginea de mai sus, contoarele de energie AC ale acestor stații de încărcare nu sunt semnificativ diferite ca aspect de cele ale stațiilor de încărcare domestice. Principalele diferențe constau în parametrii electrici, protocoalele de comunicare și certificările.
Rezumatul diferențelor de certificare:
| Piaţă | Tensiune și frecvență | Certificare pentru contorul de încărcare AC |
|---|---|---|
| China | AC 220V/380V 50Hz | Aprobare de tip CPA pentru instrumente de măsurare |
| UE | AC 230V/400V 50Hz | Certificare MID / CE / RoHS |
| America de Nord | AC 240V/480V 60Hz | Certificare UL sau CSA |
Rezumat
De la „conversia timpurie a contoarelor de curent alternativ montate pe perete în curent continuu” până la contoarele de energie curent continuu integrate mature de astăzi, contoarele de pile de încărcare au trecut de la „utilizabil” la „ușor de utilizat” și apoi la „extindere conformă peste mări”. Fie pe piețele interne, fie pe piețele de peste mări, dezvoltarea contoarelor de pile de încărcare indică trei direcții: dimensiuni mai mici, precizie mai mare și certificări mai cuprinzătoare.
Pentru operatorii de pile de încărcare, alegerea contorului potrivit nu înseamnă doar alegerea instrumentului de măsurare potrivit, ci și alegerea căii potrivite de conformitate și eficiența operațională. Sperăm că această revizuire a contoarelor de pile de încărcare vă va ajuta să evitați ocolirile atunci când cumpărați!
