Când oamenii se gândesc la contoare de energie electrică, primul lucru care îmi vine în minte este contorul de perete-instalat de compania de rețea electrică pentru a plăti facturile de energie electrică.
Cu toate acestea, aplicațiile contoarelor de energie electrică se extind cu mult dincolo de aceasta-ele sunt „administratori de energie” indispensabili în domenii precum managementul energiei întreprinderilor, stațiile de încărcare a vehiculelor electrice, sistemele de stocare a energiei fotovoltaice și suportul pentru echipamente mecanice.
Deci, cum arată contoarele de electricitate în aceste scenarii „fără-rețea”? Și cum ar trebui să fie conectate? Acest articol vă va ghida prin toate!
I. Contoare monofazate de energie AC: „Abilitățile de bază” de utilizare a energiei electrice în uz casnic
Ce este electricitatea monofazată?
Electricitatea monofazată constă dintr-un fir de fază (fir sub tensiune L) și un fir neutru (N), furnizând un curent alternativ sinusoidal monofazat. Este principala sursă de alimentare pentru case, întreprinderi mici și echipamente cu putere redusă-.
Standarde pe țară:
China: 220V / 50Hz
Europa și America: 230V / 50Hz
America de Nord, Japonia și Coreea de Sud: 100-120V / 60Hz

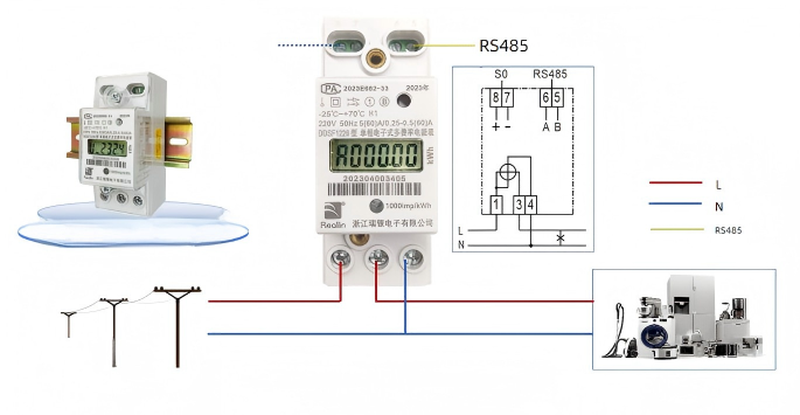

Principiul cablajului: Indiferent de țară sau regiune, metoda de cablare pentru contoarele de energie monofazate este în mare parte aceeași. Principiul de bază este: bobinele de curent sunt conectate în serie, iar bobinele de tensiune sunt conectate în paralel.
Precauții cheie:
- Cablul sub tensiune trebuie conectat la borna corectă: borna 1 trebuie conectată la firul sub tensiune.
- Bobina de curent conectată în serie cu sarcina: Bobina de curent este conectată în serie cu sarcina; bobina de tensiune este conectată în paralel cu sarcina.
- Același principiu de polaritate: Cele două capete ale ambelor bobine trebuie conectate la aceeași bornă de polaritate a sursei de alimentare.
II. Contoare de energie AC în trei faze: „Forța principală” a electricității industriale
Ce este electricitatea trifazată?
Electricitatea trifazată constă din trei seturi de curenți alternativi cu aceeași frecvență, amplitudine egală și o diferență de fază de 120 de grade . Include trei fire sub tensiune (L1, L2, L3, denumite în mod obișnuit A, B, C) și un fir neutru (N). în care:
Tensiune de linie: 380 V (între firele sub tensiune)
Tensiune de fază: 220 V (între firele sub tensiune și neutru)
În comparație cu electricitatea monofazată, electricitatea trifazată adaugă două faze, făcând cablarea în mod natural mai complexă, dar principiul de bază rămâne același.
Metoda de cablare:
Contoarele de energie cu trei-faze sunt disponibile în două tipuri: trei-trei-fire și tri-cu patru fire-, potrivite pentru diferite tipuri de sarcină. În funcție de curentul de sarcină, există două metode de conectare:
Metoda 1: Conexiune directă (curent de sarcină mai mic sau egal cu intervalul contorului)
- Conectați firul activ trifazat și firul neutru direct la bornele corespunzătoare de pe contor.
- Bobina de curent intern a contorului este conectată în serie cu sarcina, iar bobina de tensiune este conectată în paralel cu sarcina.
- Fiecare terminal are de obicei mai mult de un șurub de fixare; asigurați-vă că capetele firelor sunt bine fixate în timpul cablajului.
Metoda 2: Conexiune prin transformatorul de curent (Curentul de sarcină depășește intervalul contorului)
- Sunt necesare un transformator de curent (CT) și un transformator de tensiune (PT).
- Partea primară a transformatorului de curent este conectată în serie cu sarcina, iar partea secundară este conectată în serie cu bobina de curent a contorului.
- Partea secundară a transformatorului de curent nu trebuie să fie niciodată în circuit deschis-.
- Partea primară a transformatorului de tensiune este conectată în paralel cu sarcina, iar partea secundară este conectată în paralel cu bobina de tensiune a contorului.
III. Contoare de energie DC: noua dragă a erei noii energie
Odată cu creșterea noilor surse de energie, cererea de contoare de energie DC crește zilnic. În scenarii precum stațiile de încărcare pentru vehicule electrice, sistemele de stocare a energiei fotovoltaice și sistemele solare de curent continuu off-rețea, oriunde este furnizată curent continuu și electricitatea trebuie contorizată, facturată sau gestionată, sunt necesare contoare de energie CC.
IV. Rezumatul principiilor de siguranță a cablajului (trebuie citit!)
Indiferent dacă folosiți contoare AC sau DC, trebuie să aveți în vedere următoarele principii de siguranță:
| Principiu | Descriere |
|---|---|
| Circuit de curent în serie, circuit de tensiune în paralel | Acesta este principiul fundamental pentru cablarea tuturor contoarelor de energie electrică |
| Secvența de polaritate/faze trebuie să fie corectă | Conexiunea incorectă va duce la erori de măsurare și chiar la deteriorarea echipamentului |
| Partea secundară a transformatorului de curent este strict interzisă în circuit deschis | În caz contrar, se va genera tensiune înaltă, punând în pericol siguranța personală |
| Confirmați alimentarea înainte de cablare | Alimentarea trebuie întreruptă înainte de orice operație de cablare |
| Consultați schema electrică din manual |
Dispunerea bornelor contorului poate varia pentru diferite mărci și modele |
În concluzie
fie că este un contor de curent alternativ monofazat pentru uz casnic, un contor de curent alternativ trifazat pentru fabrici sau un contor de curent continuu pentru aplicații noi de energie, deși diferă ca formă și metode de cablare, principiul lor de bază rămâne același-bobinele de curent sunt conectate în serie, iar bobinele de tensiune sunt conectate în paralel.
Stăpânirea acestui principiu de bază, împreună cu identificarea precisă a blocurilor de borne specifice, vă va permite să gestionați cu încredere nevoile de cablare a contorului în diferite scenarii în afara rețelei-. Sperăm că acest „Ghid de cablare” va fi o referință utilă în munca ta!
