În industria vehiculelor cu energie nouă în plină expansiune, măsurarea precisă a pilelor de încărcare DC a devenit o nevoie esențială pentru industrie.
În calitate de întreprindere specializată și inovatoare în domeniul contorării energiei electrice în China, Zhejiang Reallin Electron Co., Ltd. (denumită în continuare „Reallin”) a dezvoltat în 2020 contorul de energie inteligent DC integrat DJZ1226G cu ajutorul proiectului State Grid Zhejiang pilul de încărcare.
Acest produs nu numai că sparge cătușele contoarelor de electricitate tradiționale de tip split-, dar stabilește și poziția de pionierat a UBS în contoarele de curent continuu integrate cu designul integrat și funcțiile sale inteligente.
1. Cercetare și dezvoltare Context

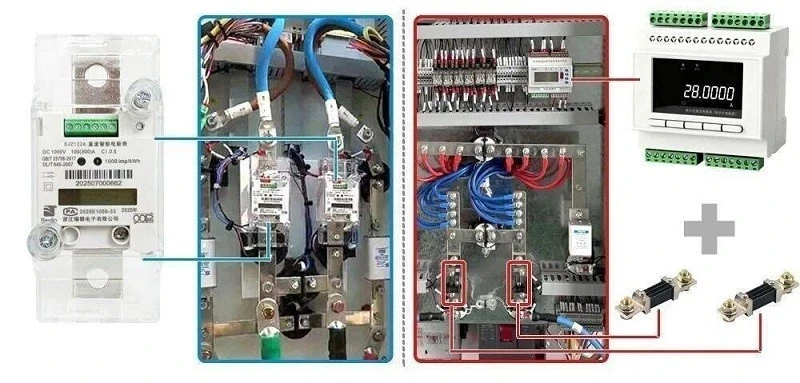

Înainte de 2020, pilele de încărcare DC utilizau în general contoare de energie de tip split-(sunturi externe sau senzori Hall), care aveau trei dezavantaje majore:
1. Atenuarea preciziei: linia de semnal de eșantionare a curentului excesiv de lungă este susceptibilă la interferențe electromagnetice, ceea ce duce la creșterea erorilor în timpul utilizării pe termen lung-;
2. Instalare complexă: Necesită un conector shunt suplimentar, rezultând costuri mari cu forța de muncă și un risc ridicat de erori;
3. Securitate slabă: conectorul de șunt nu are o etanșare cu plumb, prezentând un risc de manipulare.
După o cercetare-aprofundată, echipa de cercetare și dezvoltare Reallin a lansat oficial proiectul în 2020, cu scopul de a crea un contor de energie CC integrat cu „precizie mai mare, dimensiuni mai mici și capacități anti-interferențe mai puternice”, cu numele de cod DJZ1226.
2. Descoperire tehnologică
Inovația de bază a DJZ1226 constă în „suntul și contorul de bază integrat”:
- Salt de precizie: șuntul de-cupru cu mangan-încorporat atinge o precizie generală de 0,5 clasa (standard național CL0,5), depășind cu mult standardul industrial de mai puțin de clasa 1,0;
- Upgrade anti-interferențe: semnalul curent este conectat direct la cipul de măsurare, scurtând distanța de eșantionare la nivel milimetric și evitând interferențele electromagnetice;
- Optimizarea consumului de energie: Rezistența redusă la șunt reduce generarea de căldură cu 90%, făcându-l potrivit pentru medii extreme de la -40 la 70 de grade.
Descoperiri funcționale ale expansiunii:
- Suportă mai multe protocoale de comunicație (DL/T 645-2007, DL/T 698.45, Modbus RTU) cu viteze de până la 115,2 kbps;
- Funcție integrată de stocare a datelor, capabilă să înregistreze 100 de evenimente de încărcare și defecțiuni precum supratensiune și supracurent;
- S-a adăugat interfață de ieșire a impulsurilor electrice, care acceptă verificarea sarcinii virtuale și simplifică procesul de calibrare.
- Dual RS485 opțional: un canal încarcă date pe placa de bază a pilei de încărcare (TCU), iar celălalt canal poate încărca date pe platforma de monitorizare.
3. Controlul calității
Pentru a asigura fiabilitatea DJZ1226, Reallin a stabilit un sistem de control al calității cu trei-niveluri:
Verificare R&D:
Numeroase teste stricte au fost efectuate într-un laborator certificat CNAS-(inclusiv laboratoare EMC, de mediu și de precizie); a fost utilizată o cameră anechoică de jumătate-de undă de 3 m pentru a simula scenarii de-radiații ridicate și pentru a verifica capabilitățile anti-interferențe.
Colaborare în lanțul de aprovizionare:
- Este implementat un sistem de management în patru-pași pentru furnizori: evaluarea calificărilor, certificarea materialelor, inspecția de eșantionare a loturilor și îmbunătățirea-în buclă închisă;
- Producția personalizată a componentelor cheie (cum ar fi șunturile cu mangan-cupru).
Fabricare inteligentă:
- Procesele de asamblare, calibrare și inspecție finală SMT (Surface Mount Technology) sunt automatizate, realizând un grad ridicat de automatizare;
- MES (Manufacturing Execution System) oferă o trasabilitate completă a datelor de producție, eliminând erorile umane.
4. Validarea pieței
După producția în masă în 2022, DJZ1226 a câștigat rapid recunoașterea pieței:
- Stații de încărcare-la scară largă: compatibile cu operatori precum TELD, Star Charge și Xiaoju Charging;
- Pile de supraîncărcare: modelul J50159-FD acceptă un curent ridicat de 1000A, care corespunde nevoilor de supraîncărcare cu megawați;
- Sisteme fotovoltaice-de stocare: aplicate la contorizarea laterală DC-a sistemelor fotovoltaice, realizând managementul integrat al „utilizarii-de stocare-de generare”.
5. Actualizare inteligentă
În 2024, Reallin s-a mutat într-o bază de producție avansată, inteligentă și ecologică:
- Introducerea roboților industriali pentru a finaliza asamblarea componentelor, sudarea și inspecția calității, îmbunătățind semnificativ calitatea produsului, reducând în același timp costurile cu forța de muncă;
- După atingerea capacității de producție maxime, noua bază va avea o capacitate de producție anuală de peste 20 de milioane de contoare de energie electrică mono/trifazată;
- Combinând tehnologia de microrețea, a fost creată o „linie de producție cu zero-carbon”, dând putere obiectivului global de neutralitate a emisiilor de carbon.
