Funcția de bază a unui contor de energie electrică nu este doar de a măsura mărimea puterii de sarcină, ci și de a reflecta durata de utilizare a energiei. Pentru a atinge acest obiectiv, contorul trebuie să transforme curentul mare de la rețeaua de energie într-un semnal mic pentru procesare de către cipul de măsurare intern.
De ce nu putem măsura direct curenții mari?
Acest lucru se datorează în principal considerentelor de siguranță și practice. Curenții electrici de uz casnic și industrial pot atinge zeci sau chiar sute de amperi. Măsurarea directă a unor astfel de curenți mari nu numai că ar pune o povară uriașă asupra instrumentului de măsurare în sine, ci ar prezenta și pericole serioase de siguranță.
Componentele de detectare a curentului acționează ca „scaleri de curent” pentru contoarele de energie electrică; ele reduc proporţional curentul la un nivel potrivit pentru ca circuitul de măsurare să fie procesat. Această conversie trebuie să fie cât mai precisă posibil, deoarece orice eroare va afecta direct calculele facturii de energie electrică.

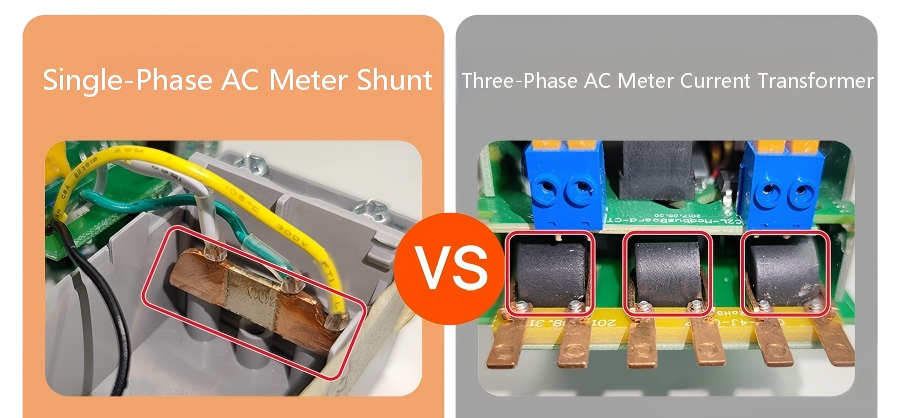

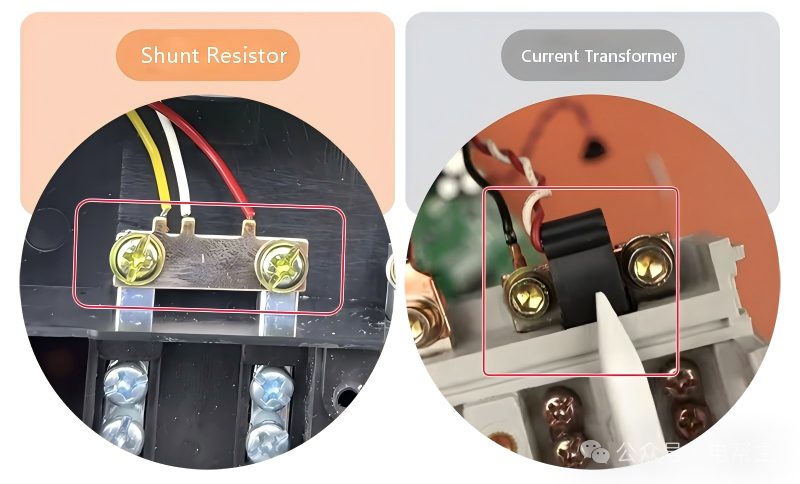

În prezent, principalele componente de eșantionare a curentului utilizate în contoarele de energie AC includ rezistențe de șunt (denumite șunturi) și transformatoare de curent (CT). Diferențele de avantaje și dezavantaje dintre transformatoarele de curent și șunturile provin din principiile lor de funcționare și din proiectele structurale, iar alegerea dintre ele necesită o analiză atentă pe baza cerințelor specifice aplicației:
| Dimensiunea de comparație | Rezistor de șunt | Transformator de curent (CT) |
|---|---|---|
| Avantaje | 1.Cost redus, structură simplă, reduce semnificativ costul total al sistemului; 2. Volum extrem de mic, fără componente magnetice sau probleme de saturație; măsurare stabilă a câmpului de curent mic-, potrivită pentru proiecte spațiale compacte; 3. În intervalul de curent nominal, oferă semnale de tensiune precise, fără probleme de interferență electromagnetică. |
1. Oferă în mod inerent izolare la-tensiune înaltă; părțile primare și secundare sunt izolate fizic; 2.Acuratețe și liniaritate excelente; potrivit pentru intervale largi de curent și intervale largi de temperatură de funcționare, cu stabilitate internă puternică; 3. Interval de măsurare flexibil: prin ajustarea raportului de spire, se poate adapta de la zeci de amperi până la zeci de kiloamperi, facilitând proiectarea-conmetrului de putere standardizat. |
| Dezavantaje | 1. Aplicațiile de-înaltă tensiune necesită circuite de izolare suplimentare, ceea ce crește complexitatea și costurile de proiectare; 2.Nu este potrivit pentru medii cu-curenți mari sau cu fluctuații de temperatură largă-. |
1. Cost mai mare, dimensiune și greutate mai mari; specificațiile personalizate cresc costurile în continuare; 2.Susceptibil la interferențe electromagnetice; miezul magnetic poate fi afectat de câmpuri magnetice externe; interferența cu impulsuri de-tensiune înaltă poate cauza saturație și degrada acuratețea măsurării, necesitând un design suplimentar de ecranare; 3.Proces de fabricație complex cu cerințe stricte pentru materialele de bază și precizia înfășurării. |
Principiul cheie în selectarea componentelor curente de eșantionare pentru contoarele de energie AC este „prioritizarea adecvării pentru scenariul de aplicare, luând în considerare atât acuratețea, cât și costul”. Pentru aplicații industriale de-înaltă,-curenți mari și sisteme de alimentare care necesită izolare electrică, transformatoarele de curent sunt alegerea preferată. Pentru aplicații de -tensiune scăzută, curent-scăzut și sensibile la cost-de consum și aplicații de instrumente miniaturale, pot fi utilizate șunturi, cu condiția să fie implementate proiecte adecvate de disipare a căldurii și de izolare.
